4650 - 24VC kretskort for sluse styrning for sjukehus etc.

Pris: 5 469,75 kr
Art. nr: 01561

24VDC slusestyring for 1 dør og magnetlås, med tilbakestillingsrele (Magnetlås kjøpes separat) NB! 1 set med master/slave er for 1 dør, for flere dører i en sluse må du ha 1 set per dør.

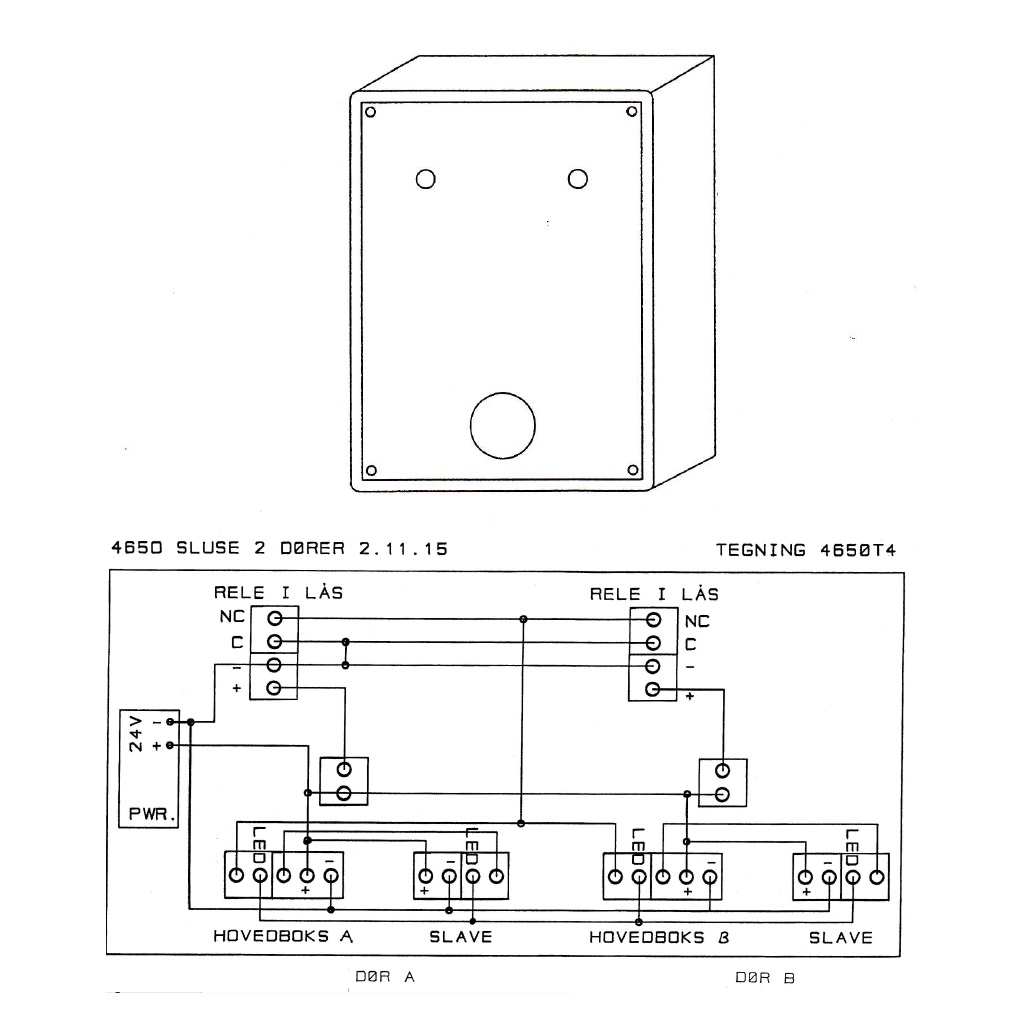

Et sett består av en masterboks og en slaveboks. Disse monteres på hver side av den ene slusedøren. For å dekke to dører trengs to sett.

Forklaring:

PÅ hver av boksene er det montert en bryter og to lysdioder. Når en person ønsker adgang til slusen, trykkes bryteren inn. Et rele bryter strømmen til magneten på tilhørende dør i en tid som er bestemt. Samtidigt skifter lysdiodene på alle boksene fra grønn till rød for å vise at slusen er opptatt. Når tiden er utløpt og døren lukket, kan samme døre eller den andre døren i slusen åpnes. Dersom tiden er utløpt og døren lukket, kan samme dør eller den andre åpnes. Dersom tiden er utløpt men døren ikke er lukket, vil den andre døren forsatt vaere sperret. Dette kommer av at magnetlåsen har et tilbakemeldningsrele som ikke slår over før døren er helt igjen. Elektrinikken i hovedboksene tar emot spenning fra dette releet som kontroll. Om ønskelig kan det også monteres nødåpningsbryter og røykvarsler med rele.

Data:

Drivspenning: 24VDC
Tidsjustering: 0-10 sekunder.
Strømtrekk: i hvile: 90mA, aktiv: 130mA.
Maks belastning over relekontakt: 24VDC/8A
Leveres i hvit plastboks med mål: 110 x 85 x 28mm.

Bestillingsvare. 1-2 ukers leveringstid.

24VDC slusestyring for 1 dør og magnetlås, med tilbakestillingsrele (Magnetlås kjøpes separat) NB! 1 set med master/slave er for 1 dør, for flere dører i en sluse må du ha 1 set per dør.

Et sett består av en masterboks og en slaveboks. Disse monteres på hver side av den ene slusedøren. For å dekke to dører trengs to sett.

Forklaring:

PÅ hver av boksene er det montert en bryter og to lysdioder. Når en person ønsker adgang til slusen, trykkes bryteren inn. Et rele bryter strømmen til magneten på tilhørende dør i en tid som er bestemt. Samtidigt skifter lysdiodene på alle boksene fra grønn till rød for å vise at slusen er opptatt. Når tiden er utløpt og døren lukket, kan samme døre eller den andre døren i slusen åpnes. Dersom tiden er utløpt og døren lukket, kan samme dør eller den andre åpnes. Dersom tiden er utløpt men døren ikke er lukket, vil den andre døren forsatt vaere sperret. Dette kommer av at magnetlåsen har et tilbakemeldningsrele som ikke slår over før døren er helt igjen. Elektrinikken i hovedboksene tar emot spenning fra dette releet som kontroll. Om ønskelig kan det også monteres nødåpningsbryter og røykvarsler med rele.

Data:

Drivspenning: 24VDC
Tidsjustering: 0-10 sekunder.
Strømtrekk: i hvile: 90mA, aktiv: 130mA.
Maks belastning over relekontakt: 24VDC/8A
Leveres i hvit plastboks med mål: 110 x 85 x 28mm.

Bestillingsvare. 1-2 ukers leveringstid.
