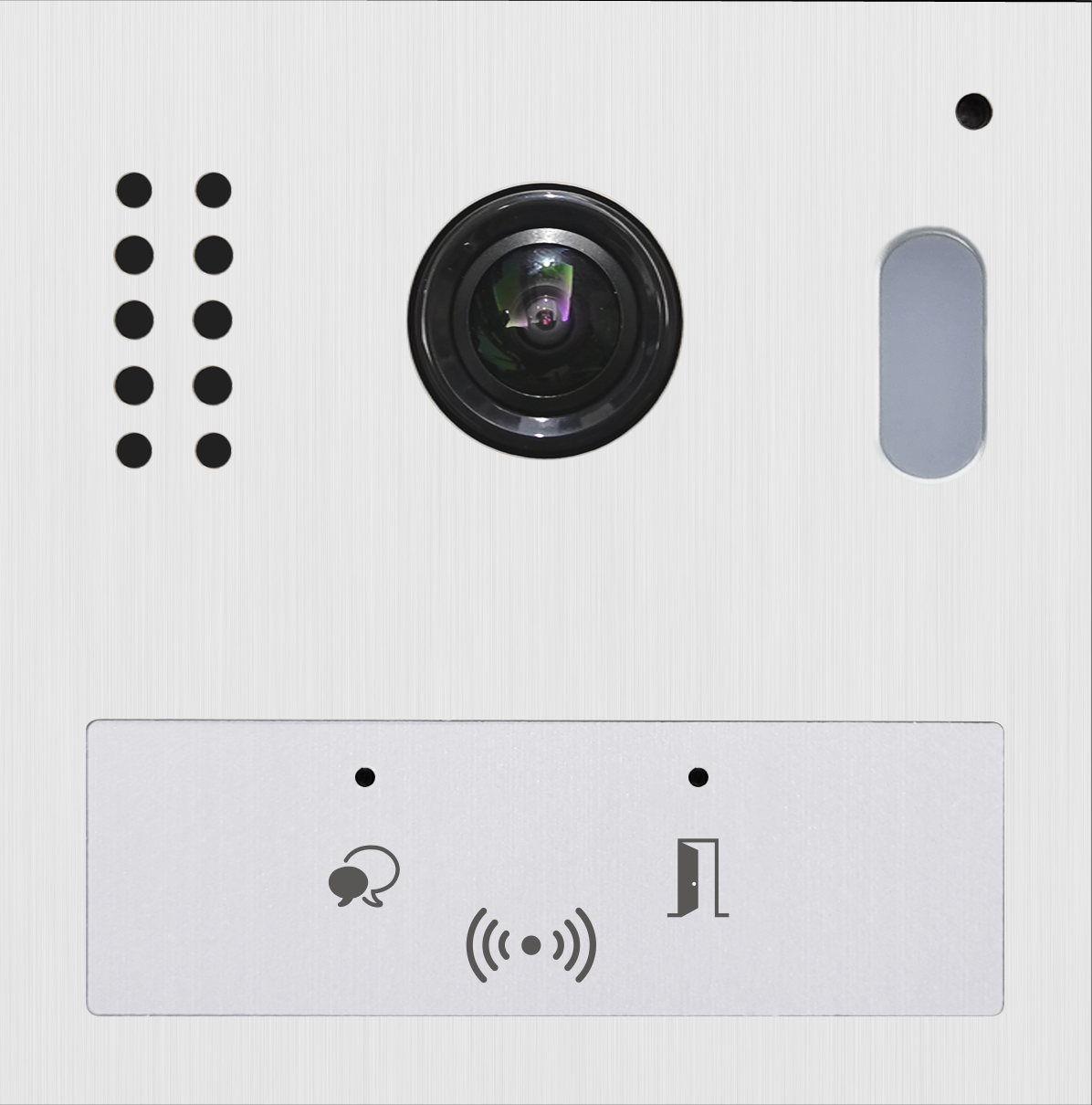

DH 821, Kameramodul,
VD-modul
Totalt 6 bits kan konfigureres med DIP-bryter. Alle brytere kan endres enten før eller etter installasjon. Vennligst start strømmen på nytt etter at bryterne er endret.
Bit-1 og Bit-3 brukes til innstillinger for dørstasjon-ID.
Når flere dørstasjoner er installert i systemet, må disse to bitene settes riktig.
Systemet må og kan bare ha én dørstasjon i adresse 1, og adresse 1 er en standardinnstilling. Uten riktige adresseinnstillinger vil ikke systemet
fungere.
Adresseinnstillingen må slås på igjen for at den skal tre i kraft. Det anbefales å sette den når strømmen er slått av.
Bit-4 brukes til å angi systemtypen
0 er standardinnstillingen, og standard systemtype er 1 APT. Hvis den er satt til 1, er systemtypen Hybrid.
Bit-6: når satt til 0, brukes med enlinjet knappmodul, når satt til 1, brukes med tolinjet knappmodul.
Samtaleovervåking
Trykk på den digitale knappen for å angi romnummer/adresse, trykk på «#»-knappen for å aktivere samtalen.
Lås opp
Trykk på den digitale knappen for å angi romnummer/adresse, trykk på «#»-knappen for å aktivere samtalen.
1. Angi opplåsingskoden på skjermen:
På skjermen trykker du på «Innstillinger» -> «Administrer» -> «Opplåsingskode». Velg dørstasjonen DH821. Trykk på ønsket kode for å endre den.
2. Legg til flere private opplåsingskoder
På siden for administrasjon av opplåsingskoden trykker du på «Mer…» og angir passordet for administrasjon
(standard er «1234») for å legge til en privat opplåsingskode.
Trykk på «Legg til ny» for å legge til en ny privat kode.
3. Lås opp med opplåsingskode:
På MK-modulen skriver du inn «# + opplåsingskode» for å låse opp.
For eksempel:
På MK-modulen skriver du inn «#1111» for å låse opp.
Kameramodulen har også dørlåskontroll.
VD-modul
Totalt 6 bits kan konfigureres med DIP-bryter. Alle brytere kan endres enten før eller etter installasjon. Vennligst start strømmen på nytt etter at bryterne er endret.
Bit-1 og Bit-3 brukes til innstillinger for dørstasjon-ID.
Når flere dørstasjoner er installert i systemet, må disse to bitene settes riktig.
Systemet må og kan bare ha én dørstasjon i adresse 1, og adresse 1 er en standardinnstilling. Uten riktige adresseinnstillinger vil ikke systemet
fungere.
Adresseinnstillingen må slås på igjen for at den skal tre i kraft. Det anbefales å sette den når strømmen er slått av.
Bit-4 brukes til å angi systemtypen
0 er standardinnstillingen, og standard systemtype er 1 APT. Hvis den er satt til 1, er systemtypen Hybrid.
Bit-6: når satt til 0, brukes med enlinjet knappmodul, når satt til 1, brukes med tolinjet knappmodul.
Samtaleovervåking
Trykk på den digitale knappen for å angi romnummer/adresse, trykk på «#»-knappen for å aktivere samtalen.
Lås opp
Trykk på den digitale knappen for å angi romnummer/adresse, trykk på «#»-knappen for å aktivere samtalen.
1. Angi opplåsingskoden på skjermen:
På skjermen trykker du på «Innstillinger» -> «Administrer» -> «Opplåsingskode». Velg dørstasjonen DH821. Trykk på ønsket kode for å endre den.
2. Legg til flere private opplåsingskoder
På siden for administrasjon av opplåsingskoden trykker du på «Mer…» og angir passordet for administrasjon
(standard er «1234») for å legge til en privat opplåsingskode.
Trykk på «Legg til ny» for å legge til en ny privat kode.
3. Lås opp med opplåsingskode:
På MK-modulen skriver du inn «# + opplåsingskode» for å låse opp.
For eksempel:
På MK-modulen skriver du inn «#1111» for å låse opp.
Kameramodulen har også dørlåskontroll.
Spesifikasjoner
Strømforsyning: DC 20~28V
Kamera: 1/2,7’’ fiskeøyekamera, 170° vidvinkel
Strømforbruk: 2W i standby; 2,8W i drift
Kortleser: Støtter 125 kHz og 13,56 MHz ukryptert RFID-brikke
Utgangsstrøm ved opplåsing: 12Vdc, 250mA
Opplåsingstid: 1~99 s
Arbeidstemperatur: -20 ºC ~ +55 ºC
Kabling: 2 ledninger (ikke-polaritet)
Mål: 316 (H) × 133 (B) × 48 (D) mm (3-GANG)
232 (H) × 133 (B) × 48 (D) mm (2-GANG)
